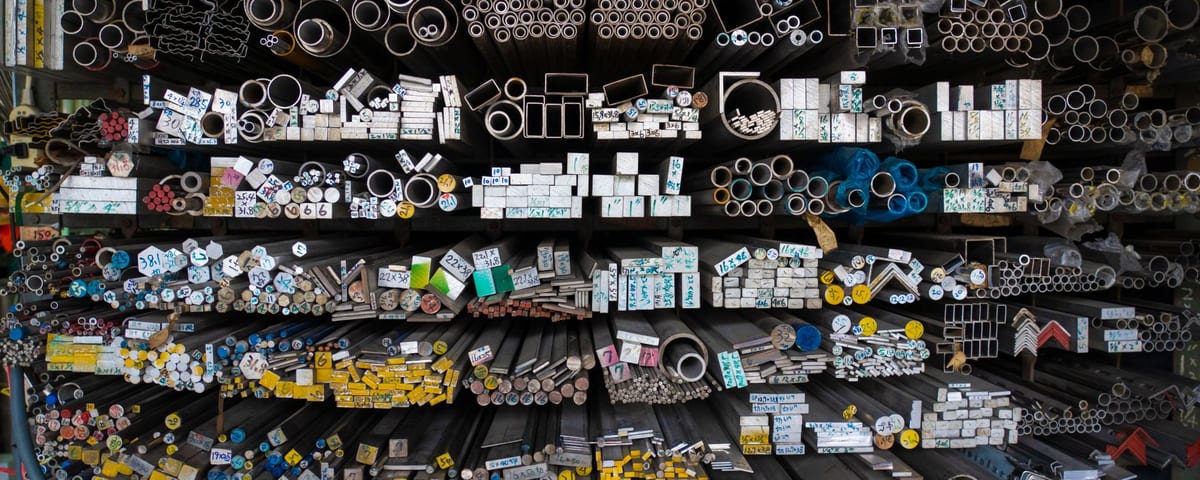

Что такое профильная труба
Профильная труба — это стальная труба с сечением, отличным от круглого: чаще всего квадратная или прямоугольная. Основа сортамента — электросварные профили из полосы, реже бесшовные горячедеформированные. Закрытый профиль отлично работает на изгиб и кручение, а плоские грани удобны для сварных узлов и крепежа — поэтому это главный материал лёгких металлоконструкций.
Складской раздел — электросварные трубы; о работе профиля под нагрузкой — статья «Трубы в металлоконструкциях».
Стандарты и размеры
- ГОСТ 8639-82 — трубы стальные квадратные (сортамент), от 10×10 до 180×180 мм.
- ГОСТ 8645-68 — трубы стальные прямоугольные (сортамент).
- ГОСТ 30245-2003 — гнутые замкнутые сварные профили для строительных конструкций, до 400×400 мм и более.
- ГОСТ 13663-86 — технические требования к профильным трубам.
Вес ходовых профилей
Расчёт по формуле массы профильной трубы; кликните размер для проверки наличия.
| Размер A×B×S, мм | Вес 1 м, кг |
|---|---|
| 20×20×1,5 | 0,87 |
| 40×20×2 | 1,76 |
| 40×40×2 | 2,39 |
| 60×40×3 | 4,43 |
| 60×60×3 | 5,37 |
| 80×80×4 | 9,55 |
| 100×100×5 | 14,91 |
| 120×120×6 | 21,48 |
| 150×150×6 | 27,13 |
Точный вес любого профиля посчитает калькулятор, формула разобрана в статье «Вес стальной трубы».
Где применяют

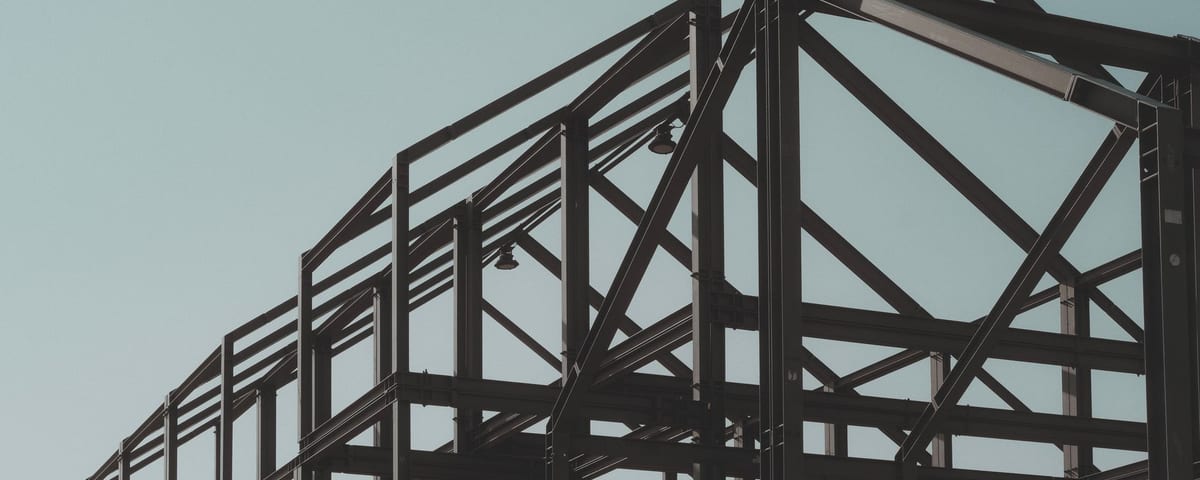

- Каркасы зданий и навесов — колонны, ригели, прогоны, связи.
- Фермы и пространственные конструкции — лёгкие и жёсткие узлы.
- Ограждения, ворота, теплицы — рамы и обрешётка под профлист.
- Мебель, стеллажи, рекламные конструкции — малые сечения.
Нужен профиль под спецификацию проекта? Пришлите её на zakaz@uralpipe.ru или позвоните +7 (351) 700-74-96 — посчитаем вес, метраж и доставку.
Вопросы и ответы
По каким ГОСТам делают профильные трубы?
Квадратные — по ГОСТ 8639-82, прямоугольные — по ГОСТ 8645-68 (размеры). Для строительных конструкций применяют гнутые замкнутые сварные профили по ГОСТ 30245-2003. Технические требования на электросварные профили — ГОСТ 13663-86.
Как посчитать вес профильной трубы?
Масса 1 м [кг] = (2 × (A + B) − 4 × S) × S × 0,00785, где A и B — стороны в мм, S — толщина стенки в мм. Для квадратной трубы A = B. Например, 60×60×3: (2×120 − 12) × 3 × 0,00785 = 5,37 кг/м.
Профильная или круглая труба для каркаса?
Профильная удобнее в узлах: плоские грани упрощают примыкание и сварку, крепление профлиста и обшивки. Круглая при равном весе несёт чуть больше на сжатие. На практике колонны и пояса ферм часто круглые, а прогоны, связи и второстепенные элементы — профильные.
Чем гнутый профиль отличается от горячедеформированного?
Гнутые замкнутые профили (ГОСТ 30245) формуются из полосы на профилегибочном стане со сварным швом — это массовый строительный сортамент. Горячедеформированные бесшовные профили дороже и применяются там, где нужна повышенная прочность без шва.
